Elektropříprava

Co připravit v elektroinstalaci ještě před pokládkou podlahového topení: krabici pro termostat, samostatný přívod z rozvaděče a dvě chráničky k podlaze.

Ve zkratce

  1. Hluboká instalační krabice pro každý termostat, např. KPR-68 KA, hloubka 66 mm.
  2. Samostatně jištěný přívod z rozvaděče, běžně CYKY-J 3×2,5 mm².
  3. Dvě chráničky 20/14 od krabice k podlaze: pro topný prvek a pro čidlo, s pozvolným obloukem.
  4. Nad 3 kW nebo s HDO stykač v rozvaděči a kabel navíc CYKY-J 5×1,5 mm².

1Termostat

Instalační krabice

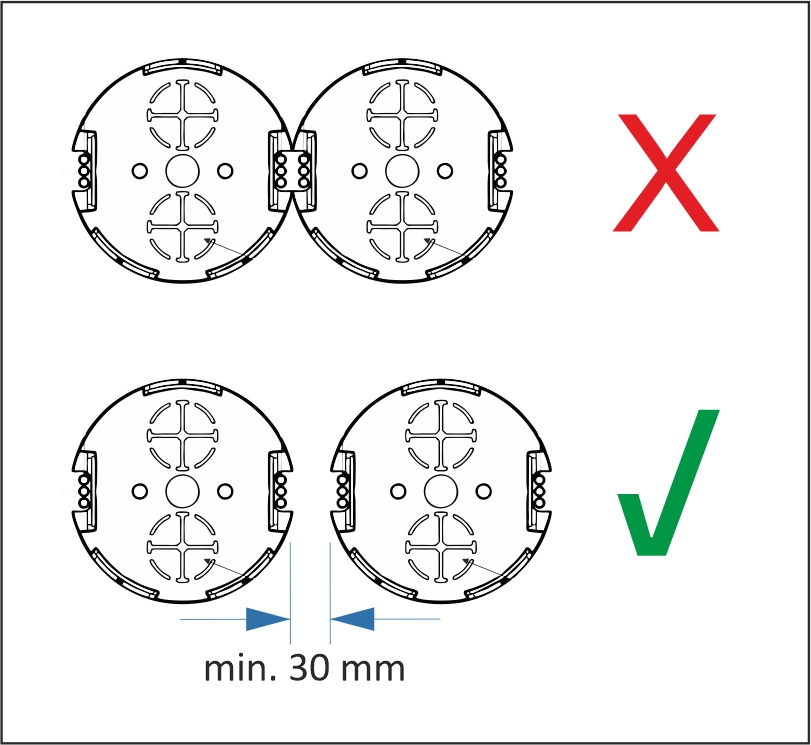

Termostaty se připevňují na samostatnou hlubokou instalační krabici (např. KPR-68 KA, hloubka 66 mm). Většinu typů termostatů nelze instalovat do standardních rámečků pro vypínače, a tak je potřeba v případě umístění vedle vypínače zajistit odpovídající odstup.

Hluboká instalační krabice pro termostatObrázek č. 1

2Přívod a chráničky

Kabel z rozvaděče a dva husí krky

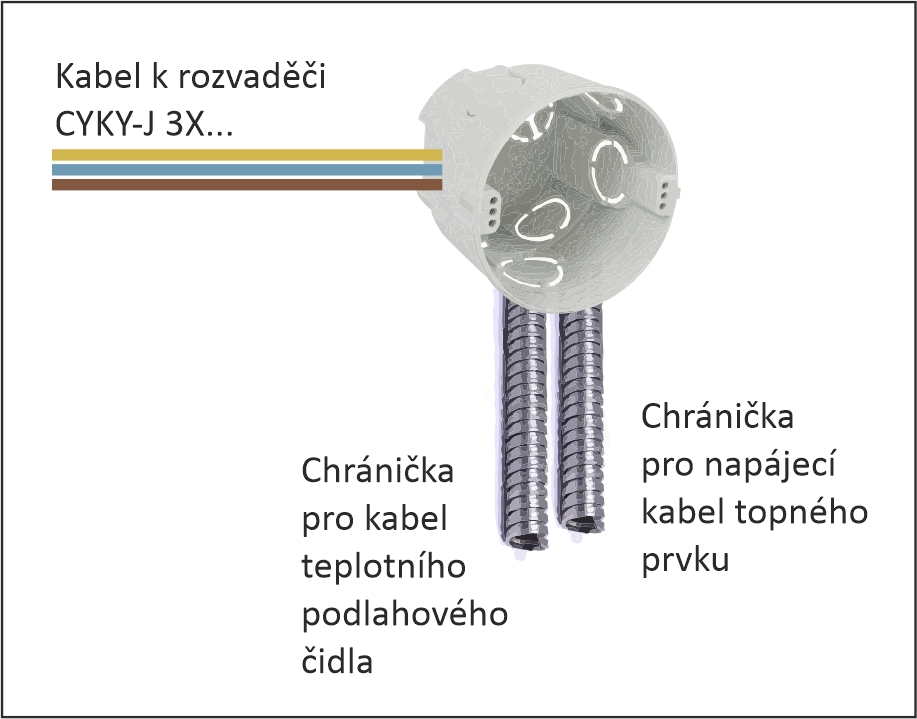

Kromě samostatně jištěného silového kabelu z rozvaděče (pro běžné instalace doporučujeme standardní zásuvkový kabel CYKY-J 3×2,5 mm²) povedou ke každému termostatu od podlahy dvě prázdné chráničky (husí krky).

Doporučujeme dvě chráničky stejného průměru 20/14 (vnější průměr/vnitřní průměr v mm). V jedné povede kabel pro napojení topného prvku a druhá se použije pro zapojení podlahového čidla. Chráničky povedou až přímo k podlaze.

Přívodní kabel a dvě chráničky k termostatuObrázek č. 2

3Chráničky

Bez ostrých ohybů

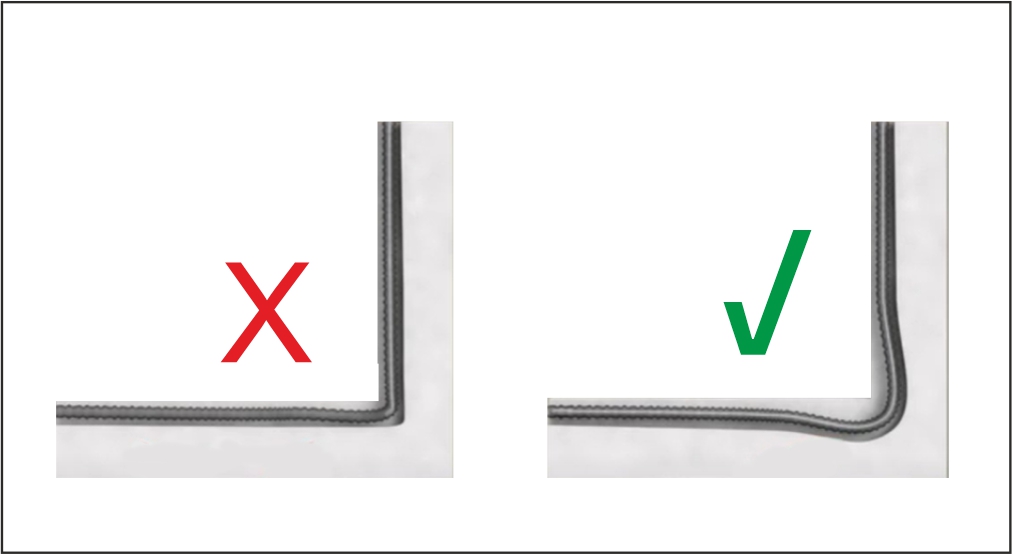

Husí krky by neměly tvořit nikde ostrý ohyb, aby bylo možné do nich natáhnout požadované kabely a v případě potřeby v budoucnu vyměnit podlahové čidlo. Při přechodu (ohybu) ze zdi na podlahu je třeba vytvořit pozvolný oblouk.

Pozvolný oblouk chráničky ze zdi na podlahuObrázek č. 3

4Zátěž nad 3 kW · HDO

Stykač v rozvaděči

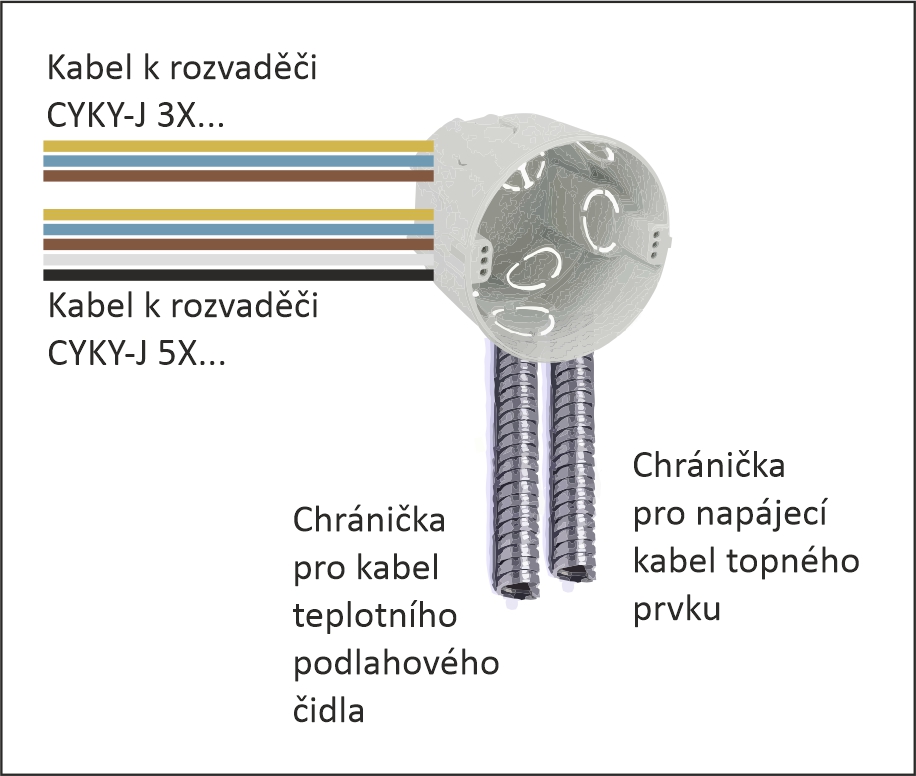

V případě potřeby spínat zátěž převyšující 3 kW je třeba použít dodatečný externí stykač, který doporučujeme umístit do rozvaděče. U tohoto způsobu zapojení budete muset vést z rozvaděče k instalační krabici termostatu jeden kabel navíc. Tento kabel bude napájet samotný termostat a zároveň poslouží k ovládání stykače v rozvaděči (doporučujeme použít CYKY-J 5×1,5 mm²).

Toto zapojení bude mít ještě jednu výhodu ohledně napájení termostatu v systému, který využívá HDO. Takto zapojený termostat bude trvale napájen a nebude se vypínat dle změn nízkého a vysokého tarifu.

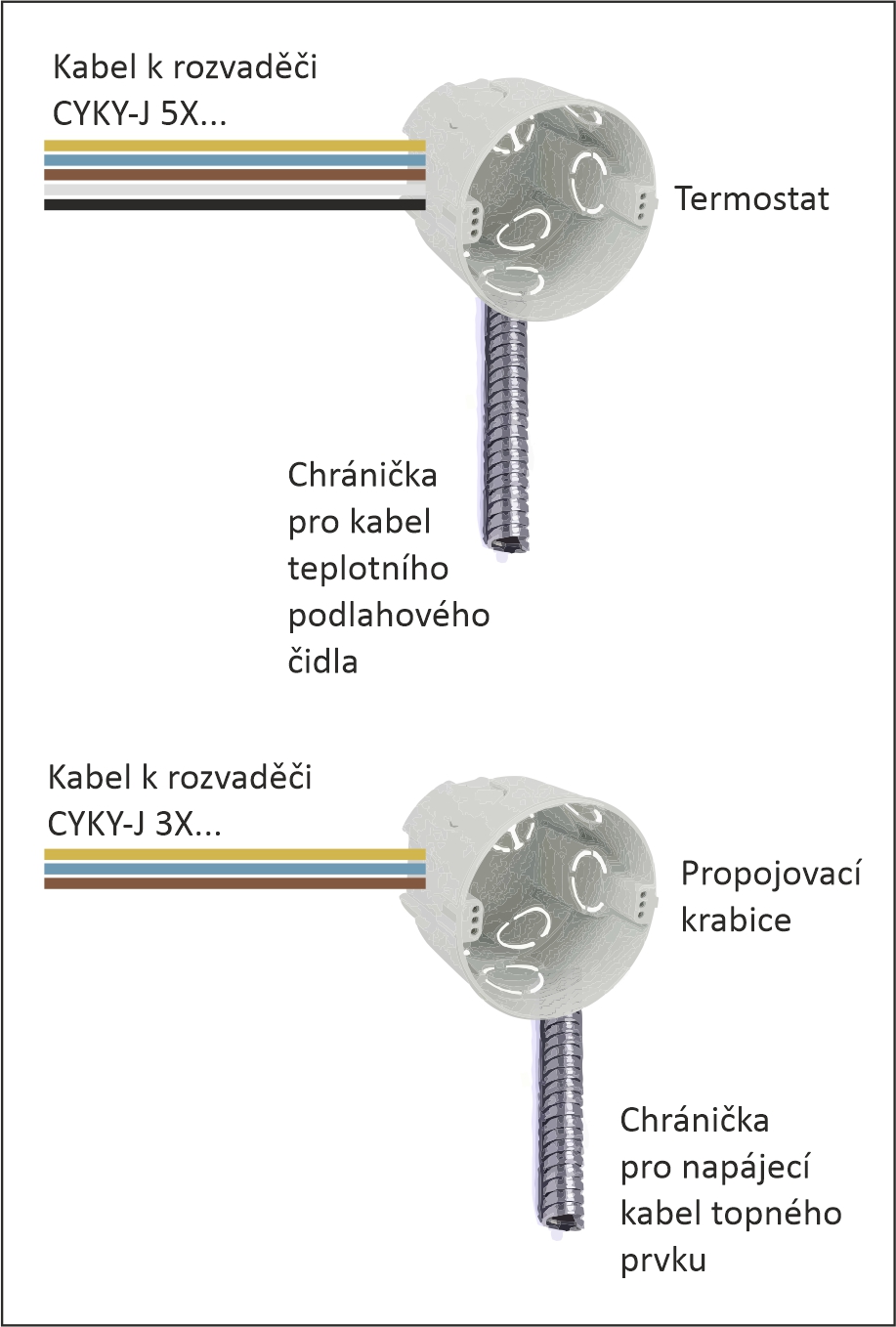

Silový kabel CYKY-J 3×2,5 mm² pro napájení topného prvku může vést do instalační krabice termostatu (obrázek č. 4a) nebo do jiné samostatné krabice např. u podlahy (obrázek č. 4b). Pak by vedla jedna chránička z krabice pro připojovací kabel topného prvku a druhá, určená pro podlahové čidlo, z instalační krabice pro termostat.

Důležité: Topné okruhy musí být zapojeny přes proudový chránič s vybavovací hodnotou ≤ 30 mA.

Silový kabel vedený do krabice termostatuObrázek č. 4a
Silový kabel vedený do samostatné krabice u podlahyObrázek č. 4b

5Schémata

Přehledová schémata zapojení

Pro lepší představu přikládáme přehledová schémata zapojení — bez využití HDO a s využitím HDO. Tlačítky nad schématem lze zvýraznit jednotlivé vodiče.

Schéma A

Zapojení bez HDO

Každá místnost je samostatný topný okruh: vlastní jistič, vlastní přívod, vlastní termostat. Společný zůstává jen proudový chránič. Místnosti se střídají po fázích — L1, L2, L3 — aby byl odběr symetrický. Termostat spíná topné prvky přímo svým kontaktem.

Zvýraznit vodič
ROZVADĚČ Proudový chránič 30 mA · typ A 3F · 4pólový Jistič typu B místnost 1 · L1 Jistič typu B místnost 2 · L2 Jistič typu B místnost 3 · L3 Jistič typu B místnost 4, … · L1 Lišta N Lišta PE MÍSTNOST 1 CYKY-J · 3 žíly WAGO · PE Termostat TFT · 1 N a N′ spojeny uvnitř L N L′ N′ Podlahové čidlo CYKY-J 3 žíly Topné prvky místnost 1 · paralelně L1 N PE MÍSTNOST 2 CYKY-J · 3 žíly WAGO · PE Termostat TFT · 2 N a N′ spojeny uvnitř L N L′ N′ Podlahové čidlo CYKY-J 3 žíly Topné prvky místnost 2 · paralelně L2 N PE MÍSTNOST 3 CYKY-J · 3 žíly WAGO · PE Termostat TFT · 3 N a N′ spojeny uvnitř L N L′ N′ Podlahové čidlo CYKY-J 3 žíly Topné prvky místnost 3 · paralelně L3 N PE MÍSTNOST 4, 5, … stejný jistič, přívod, termostat, čidlo i topné prvky
Schéma B

Zapojení s HDO

Celkové schéma je kvůli přehlednosti rozdělené na dvě části: ovládací obvod a silový obvod. Termostaty jsou trvale zapojené, HDO ovlivňuje pouze silovou část obvodu. Termostat nespíná topné prvky přímo svým kontaktem, ale místo toho ovládá stykač silového obvodu. V této konfiguraci termostatem tečou pouze malé ovládací proudy.

Zvýraznit vodič
OVLÁDACÍ OBVOD ELEKTROMĚROVÝ ROZVADĚČ plombováno · patří distributorovi Hlavní jistič Elektroměr dvoutarifní Přijímač HDO sazbový spínač Jistič HDO trvalá fáze ovládání můstek PEN relé HDO přijímače N HDO spínaná nula L HDO trvalá fáze HLAVNÍ PŘÍVOD L1·L2·L3·PEN DOMOVNÍ ROZVADĚČ N před chráničem Jeden jistič pro termostaty stejná fáze jako u L HDO MÍSTNOST 1 Termostat TFT · 1 L N L′ N′ volná Podlahové čidlo MÍSTNOST 2 Termostat TFT · 2 L N L′ N′ volná Podlahové čidlo KM1 cívka stykače A1 A2 KM2 cívka stykače A1 A2 k dalším cívkám SILOVÝ OBVOD SILOVÁ ČÁST Proudový chránič 30 mA · typ A · 3F Jistič typu B místnost 1 · fáze L1 Jistič typu B místnost 2 · fáze L2 Jistič typu B místnost 3 · fáze L3 Jistič typu B místnost 4, … · L1 Lišta N · za chráničem Lišta PE silový kontakt stykače KM1 KM2 KM3 Topné prvky místnost 1 · paralelně L1 N PE Topné prvky místnost 2 · paralelně L2 N PE Topné prvky místnost 3 · paralelně L3 N PE panely místnosti 4, … stejné zapojení Jistič typu B · 3F místnost 5 · L1·L2·L3 silové kontakty stykače · 3F KM5 Topné prvky místnost 5 · rozděleno po fázích L1 L2 L3 N PE
Výše zobrazená schémata jsou pouze orientační a neřeší konkrétní způsob zapojení, jištění, průřezy vodičů, rozložení svorek apod. Slouží jen jako pomůcka pro lepší pochopení principu zapojení v návaznosti na využívání HDO. Navíc protože se schémata mohou zobrazovat na internetových stránkách v různých prohlížečích, nelze předem zaručit, že se vždy vykreslí kompletně a bez zkreslení. Konkrétní zapojení vždy konzultujte s elektrikářem, případně s revizním technikem.
